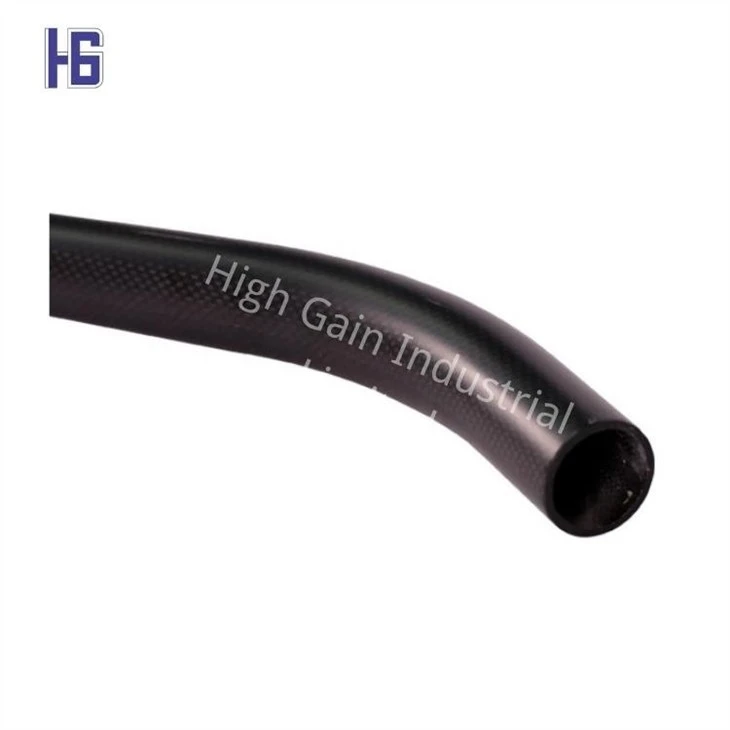

carbon fiber curved tube
carbon fiber square tube
carbon tube with glitter fabrics
coloured carbon fiber tube

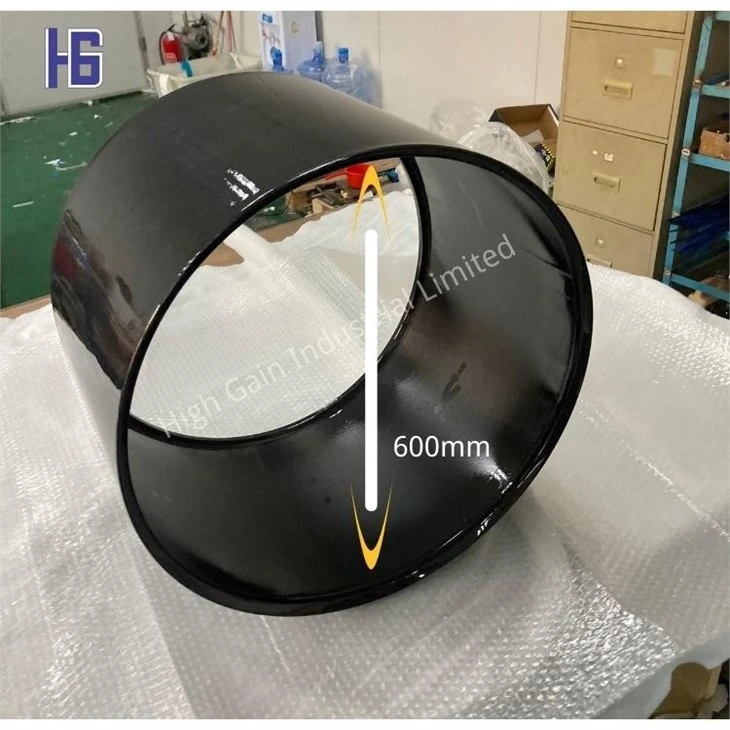

large carbon fiber pipe

Trubka z uhlíkových vláken

Trubky z uhlíkových vláken jsou základní a každodenní produkty z uhlíkových vláken v kompozitech z uhlíkových vláken. V současnosti se vyrábí převážně válcováním. Různé formy vyrábějí trubky různých specifikací. Nyní jsou trubky z uhlíkových vláken široce používány v UAV, konzolách, hřídelích, nosných částech, sportovním vybavení a dalších částech.

Odeslat dotaz

Představení produktu

product-900-350

Informace o produktu:

Materiál: uhlíkové vlákno

Způsob výroby: válcování pásky / navíjení filamentu / pultruze / lisování

Velikost: viz tabulka níže nebo na zakázku, lze vyrobit nepravidelný tvar

Může vyrábět trubky a trubky o průměru nad 600 mm

Povrch:

3K hladký/ keprový vzor s matným nebo lesklým nástřikem

Kovový barevný stříkaný povrch

Jiný povrch na vyžádání

product-900-350

Výhody trubice z uhlíkových vláken

1. Hustota: Stejně jako u jiných materiálů je hustota trubky z uhlíkových vláken ovlivněna hlavně materiály, z nichž se skládá, takže hustota trubky z uhlíkových vláken je určena především hustotou uhlíkových vláken. Hustota běžných trubek z uhlíkových vláken je asi 1,7 g/cm3, zatímco hustota běžných ocelových trubek je 7,8 g/cm3. Poměr hustoty těchto dvou je 1:4. Hmotnostní poměr trubek z uhlíkových vláken a ocelových trubek se stejnou pevností je 1:43. Za předpokladu stejné pevnosti je hustota a hmotnost trubek z uhlíkových vláken mnohem menší než u trubek ocelových.

2. Pevnost a modul ve smyku v ohybu: Analýza modulu smyku v ohybu trubky z uhlíkových vláken je složitá, protože když je samotná trubka z uhlíkových vláken vystavena příčnému ohybu, stěna trubky ponese vertikální smykové napětí, které lze rozložit na dvě části. smyková napětí. Prostřednictvím testování je teoretický modul ve smyku v ohybu 8,63 GPa a naměřená hodnota je 8,46 GPa, což je v dobré shodě.

Když je trubka z uhlíkových vláken ohýbána a stříhána, její smykové napětí je velmi složité, včetně nejen tangenciálního smykového napětí podél stěny trubky, ale také interlaminárního smykového napětí kolmého ke stěně trubky. Teoreticky je pevnost ve smyku této trubky z uhlíkových vláken 112 MPa a skutečná naměřená hodnota je 103 MPa, což se také blíží hodnotě teoretické.

3. Pevnost v tahu a modul: modul v tahu může testovat maximální tahovou sílu, kterou vlákno vydrží. Jeho jednotka je psi, což udává, kolik liber tahové síly vydrží na čtvereční palec plochy. Uhlíková vlákna s modulem v tahu nižším než 34,8 milionů psi budou klasifikována jako uhlíková vlákna s nízkým modulem. Mezi další patří standardní modul, střední modul, vysoký modul a ultravysoký modul. Modul pružnosti v tahu uhlíkových vláken s ultravysokým modulem je 72,5 milionů až 145 milionů psi (500 milionů až 1 miliarda kpa). Pro srovnání, modul pevnosti v tahu oceli je asi 29 milionů psi (200 milionů kpa). Modul pružnosti uhlíkových vláken je asi 10krát silnější než u oceli a hmotnost oceli je 5krát větší než u uhlíkových vláken. Navíc odolnost uhlíkových vláken proti únavě je lepší než u jiných kovů. Pokud se spojí s pryskyřicí, stane se jedním z materiálů s nejvyšší odolností proti korozi.

4. Další výhody: Kromě vynikajících výhod nízké hmotnosti a vysoké pevnosti je největším rozdílem mezi uhlíkovými vlákny a kovovými materiály to, že uhlíkové vlákno je nekovový materiál s nízkou elektrochemickou aktivitou, vynikající odolností proti korozi a stárnutí. může prodloužit životnost trubek z uhlíkových vláken. Materiály z uhlíkových vláken mají vysokou pracovní teplotu, bezpečné použití a malý koeficient tepelné roztažnosti, který se v podstatě nedeformuje se změnou pracovní teploty, aby byla zajištěna rozměrová stabilita.

product-900-350

Kruhová trubka z uhlíkových vláken (1 m)
	*	ID (mm)	*	L (mm)
1.8	*	1	*	1000
2	*	1	*	1000
2.5	*	1.7	*	1000
3	*	2	*	1000
3	*	1.7	*	1000
3	*	1.5	*	1000
3	*	1.2	*	1000
3	*	1	*	1000
4	*	2.5	*	1000
3.5	*	2	*	1000
3.5	*	1.7	*	1000
4	*	3	*	1000
4	*	2.5	*	1000
4	*	2	*	1000
4	*	1.5	*	1000
4.5	*	3.5	*	1000
4.5	*	3	*	1000
4.5	*	2.5	*	1000
4.5	*	2	*	1000
4.7	*	3.7	*	1000
4.7	*	3.4	*	1000
4.7	*	3.2	*	1000
4.7	*	3	*	1000
4.7	*	2.8	*	1000
5	*	4	*	1000
5	*	3.5	*	1000
5	*	3	*	1000
5	*	2.5	*	1000
5	*	2	*	1000
5.5	*	4.2	*	1000
5.5	*	4	*	1000
5.5	*	3.5	*	1000
5.5	*	3.2	*	1000
5.5	*	3	*	1000
5.8	*	4.5	*	1000
5.8	*	4.2	*	1000
5.8	*	4	*	1000
6	*	5	*	1000
6	*	4.5	*	1000
6	*	4	*	1000
6	*	3.5	*	1000
6	*	3	*	1000
6.5	*	5	*	1000
7	*	6	*	1000
7	*	5.5	*	1000
7	*	5	*	1000
7	*	4	*	1000
8	*	7	*	1000
8	*	6.5	*	1000
8	*	6	*	1000
8	*	5.5	*	1000
8	*	5	*	1000
8	*	4	*	1000
8	*	3	*	1000
8.5	*	7.5	*	1000
8.5	*	6.5	*	1000
9	*	8	*	1000
9	*	7	*	1000
9.5	*	8.1	*	1000
9.5	*	7.5	*	1000
10	*	9	*	1000
10	*	8.5	*	1000
10	*	8	*	1000
10	*	7.5	*	1000
10	*	7	*	1000
10	*	6	*	1000
10	*	5	*	1000
10	*	4	*	1000
11.1	*	9	*	1000
11.1	*	8.7	*	1000
12	*	10	*	1000
12	*	8	*	1000
12.5	*	10	*	1000
12.7	*	10	*	1000
14	*	12	*	1000
14	*	10	*	1000
16	*	14	*	1000
16	*	12	*	1000
19	*	16	*	1000
20	*	14	*	1000
20	*	16	*	1000
22	*	18	*	1000
22	*	16	*	1000
25	*	19	*	1000

Čtvercová trubka z uhlíkových vláken (čtvercová vně a kulatá uvnitř) (1 m)
Vnější průměr (mm)	*	ID (mm)	*	L (mm)
1,4 mm × 1,4 mm × 0, 8 mm (kulatý vnitřek)			*	1000
1,7 mm × 1,7 mm × 1 mm (kulatý vnitřní prostor)			*	1000
2.0mm×2.0mm×1mm (kulatý uvnitř)			*	1000
2,5 mm × 2,5 mm × 1,5 mm (kulatý vnitřek)			*	1000
3 mm × 3 mm × 2 mm (kulatý vnitřní prostor)			*	1000
3,5 mm × 3,5 mm × 2,4 mm (kulatý vnitřek)			*	1000
4 mm × 4 mm × 2,5 mm (kulatý vnitřní prostor)			*	1000
4 mm × 4 mm × 3 mm (kulatý vnitřní prostor)			*	1000
5 mm x 5 mm x 4 mm (kulatý vnitřní prostor)			*	1000
6 mm × 6 mm × 4,15 mm (kulatý uvnitř)			*	1000
6 mm × 6 mm × 5 mm (kulatý vnitřní prostor)			*	1000
7 mm × 7 mm × 5,5 mm (kulatý vnitřní prostor)			*	1000
8 mm × 8 mm × 6,5 mm (kulatý vnitřní prostor)			*	1000
8 mm × 8 mm × 6,5 mm (kulatý vnitřní prostor)			*	1000
8 mm × 8 mm × 6 mm (kulatý vnitřní prostor)			*	1000
10 mm × 10 mm × 8,5 mm (kulatý vnitřní prostor)			*	1000
Čtvercová trubka z uhlíkových vláken (čtvercová pro vnější i vnitřní) (1 m)
Vnější průměr (mm)	*	ID (mm)	*	L (mm)
3 mm × 3 mm × 2 mm (čtverec uvnitř)			*	1000
4 mm × 4 mm × 3 mm (čtverec uvnitř)			*	1000
5 mm × 5 mm × 4 mm (čtverec uvnitř)			*	1000
6 mm × 6 mm × 5 mm (čtverec uvnitř)			*	1000
8 mm × 8 mm × 7 mm (čtverec uvnitř)			*	1000
10 mm × 10 mm × 8,5 mm (čtverec uvnitř)			*	1000
